Crossflow – Counterflow: Chọn sai là trả giá suốt vòng đời
Crossflow – Counterflow: Nên chọn thiết kế nào ?
Khi thiết kế hệ thống HVAC hoặc giải nhiệt công nghiệp, câu hỏi “dùng tháp Crossflow hay Counterflow?” tưởng chừng đơn giản, nhưng thực tế là một quyết định chiến lược về chi phí và hiệu suất.
Bởi vì kiểu dòng chảy không chỉ là thông số kỹ thuật, nó quyết định:* Hiệu quả trao đổi nhiệt
* Điện năng tiêu thụ (quạt & bơm)
* Diện tích lắp đặt
* Chi phí bảo trì & vệ sinh
Chọn sai từ đầu = trả giá bằng hóa đơn điện và chi phí sửa chữa trong suốt vòng đời hệ thống.
Counterflow (Dòng ngược) – Hiệu suất cao, tiết kiệm diện tích, nhưng khó bảo trì
Tháp Counterflow (nước rơi xuống, khí đi ngược lên từ dưới) thường được chọn vì:
* Hiệu quả nhiệt tối ưu: Tiếp xúc giữa nước lạnh nhất và khí khô nhất giúp đạt hiệu suất trao đổi nhiệt cực cao.
* Diện tích nhỏ: Tiết kiệm không gian lắp đặt (footprint nhỏ hơn).
* Trọng lượng vận hành nhẹ: Do cấu trúc đứng và hẹp.
Nhưng Counterflow có những “chi phí ẩn”:* Tổn thất áp suất khí lớn: Quạt phải hoạt động mạnh hơn để thắng lực cản của khối đệm và nước rơi ngược chiều.
* Bảo trì khó khăn: Hệ thống vòi phun (spray nozzles) nằm kín bên trong, khó kiểm tra và vệ sinh nếu bị nghẹt.
* Độ ồn cao: Tiếng nước rơi trực tiếp xuống bể chứa gây ồn lớn hơn.

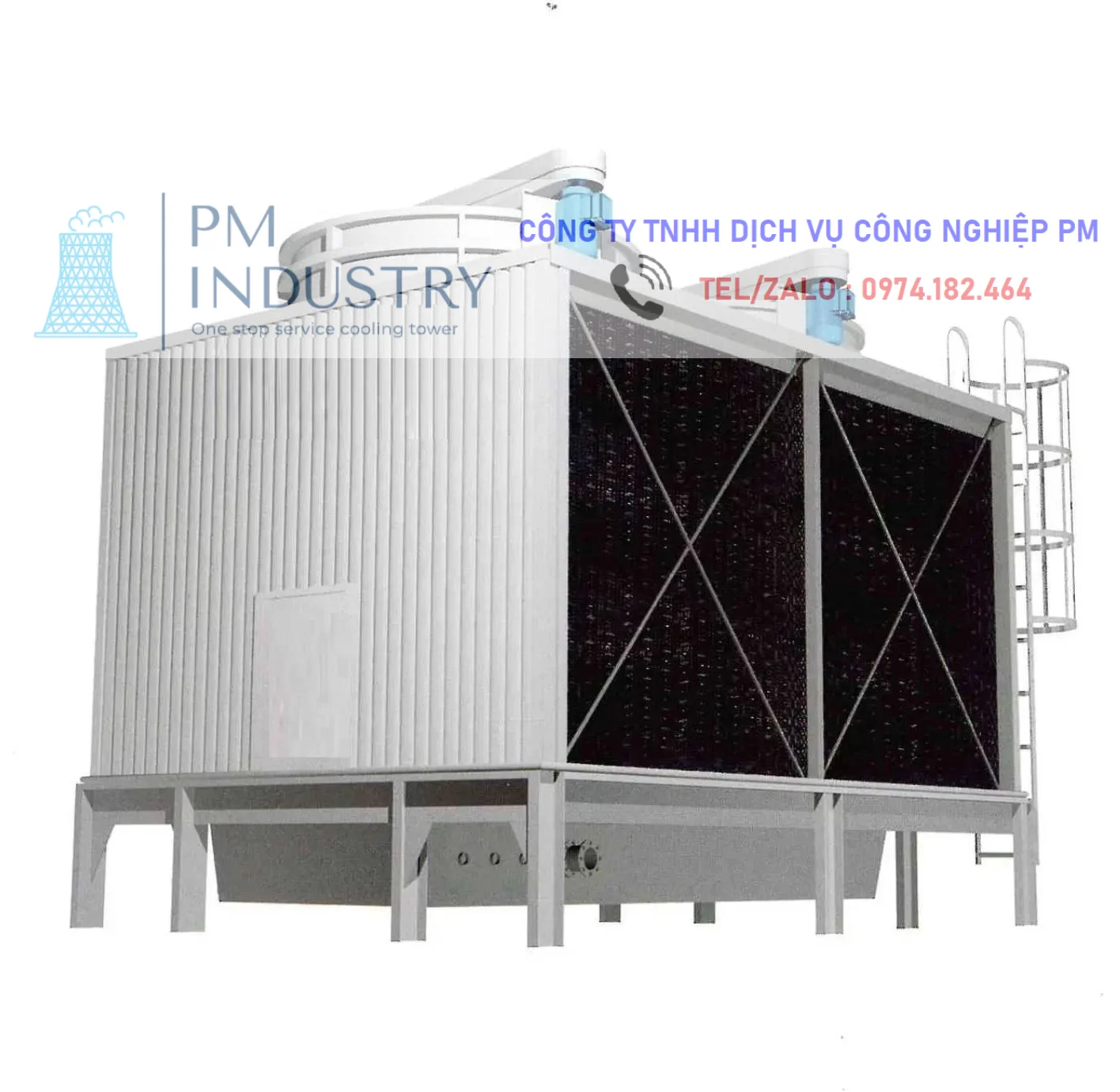

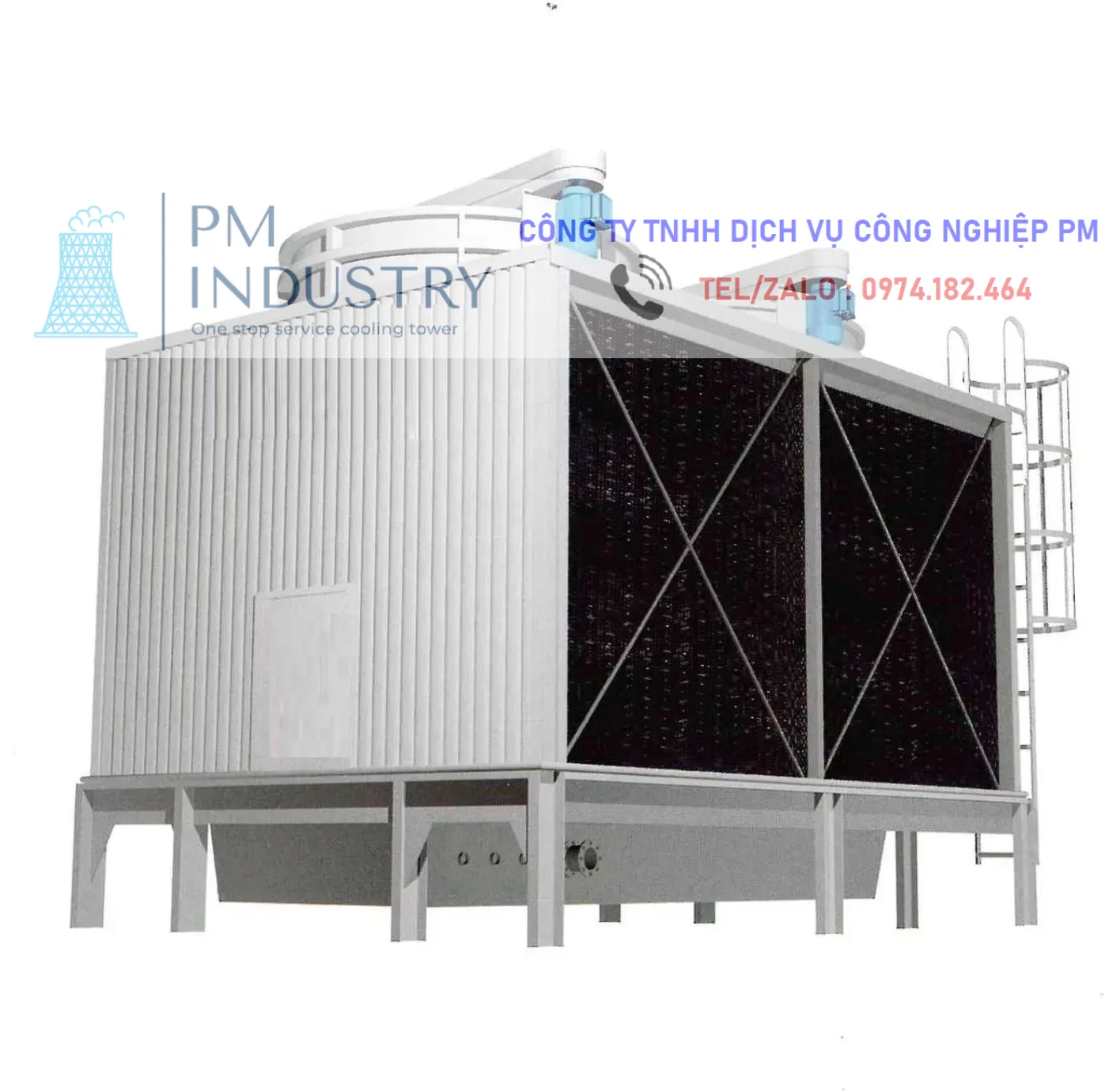

Crossflow (Dòng ngang) – Vận hành ổn định, bảo trì dễ, nhưng chiếm diện tích
Tháp Crossflow (nước rơi xuống, khí đi ngang qua) được thiết kế để:
* Khí đi ngang qua khối đệm, ít cản trở dòng chảy hơn.
* Sử dụng hệ thống phân phối nước bằng trọng lực (máng phân phối hở).
Ưu điểm chính:* Dễ bảo trì nhất: Có thể vệ sinh máng nước và vòi phun ngay khi tháp đang chạy.
* Tiết kiệm điện quạt: Trở lực khí thấp giúp giảm công suất quạt.
* Vận hành êm: Tiếng nước rơi được giảm thiểu do nước chảy dọc theo khối đệm vào bể.
Đổi lại:* Diện tích lắp đặt lớn: Tháp thường rộng và chiếm nhiều không gian hơn.
* Trọng lượng nặng: Cấu trúc trải rộng yêu cầu bệ đỡ kiên cố hơn.
Sai lầm phổ biến: So sánh “giá tháp” thay vì “giá vòng đời”
Nhiều dự án chọn tháp chỉ vì:
* “Báo giá tháp này rẻ hơn vài trăm triệu.”
Nhưng lại bỏ qua:
* Hóa đơn tiền điện hàng tháng: Quạt của tháp hiệu suất thấp tiêu tốn nhiều điện năng hơn.
* Chi phí nhân công bảo trì: Tháp khó vệ sinh dẫn đến đóng cặn, giảm hiệu suất nhanh chóng.
* Tuổi thọ thiết bị: Hệ thống phun nước khó kiểm soát dẫn đến ăn mòn kết cấu bên trong.
Thiết kế đúng là bài toán kinh tế – vận hành dài hạn (LCC – Life Cycle Cost). Crossflow – Counterflow – Không có đáp án chung
Việc lựa chọn đúng phụ thuộc vào:
* Chất lượng nguồn nước: Nước nhiều cặn nên dùng Crossflow để dễ vệ sinh.
* Không gian lắp đặt: Diện tích hẹp bắt buộc dùng Counterflow.
* Yêu cầu độ ồn: Khu vực dân cư/văn phòng ưu tiên Crossflow.
* Nhiệt độ yêu cầu: Cần độ chênh nhiệt độ (approach) cực thấp thường ưu tiên Counterflow.
Một tháp dùng cho xưởng tạm 2 năm khác hoàn toàn tháp dùng cho nhà máy vận hành 20 -30 năm. Bài học thực tế từ công trường
Rất nhiều dự án:
* Lắp tháp Counterflow ở nơi nước nhiều tạp chất, sau 1 năm vòi phun nghẹt kín, hiệu suất giải nhiệt giảm 30%, máy lạnh (Chiller) báo lỗi liên tục.
* Lúc này, chi phí dừng nhà máy để súc rửa hoặc thay tháp mới còn đắt hơn gấp nhiều lần số tiền tiết kiệm được lúc mua tháp.
Lúc đó, cái “rẻ” ban đầu trở thành quyết định đắt nhất.
Kết luậnChọn Crossflow hay Counterflow không chỉ là lựa chọn kỹ thuật – mà là lựa chọn chiến lược về dòng tiền vận hành.
Người mua thông thái không hỏi: “Tháp nào rẻ hơn?” Mà hỏi: “Tháp nào vận hành ổn định và tiết kiệm nhất cho 20 -30 năm tới?”Bạn có đang phân vân giữa hai loại tháp này cho dự án sắp tới? Hãy cho tôi biết thông số nhiệt độ và lưu lượng nước, tôi sẽ giúp bạn tính toán hiệu quả kinh tế của từng loại.
Crossflow – Counterflow Cooling Towers: Choosing Wrong Means Paying for a Lifetime
When designing an HVAC or industrial cooling system, the question “Should we use Crossflow or Counterflow?” seems simple, but it is actually a high-stakes strategic decision.
Because the airflow design isn’t just a technical spec; it dictates:• Heat exchange efficiency
• Energy consumption (Fan & Pump power)
• Maintenance & Cleaning costs
• Total system lifespan
Choosing the wrong type from the start = paying the price through high utility bills and expensive repairs for the next 20 years.
Counterflow – High efficiency, compact, but hidden maintenance costs
In a Counterflow tower, water falls vertically while air travels upward. These are often chosen because:
• Superior Thermal Efficiency: Coldest water meets the driest air, providing maximum heat transfer.
• Small Footprint: Requires significantly less floor space than Crossflow models.
• Lower Operating Weight: Ideal for roof installations where structural load is a concern.
However, Counterflow has “hidden costs”:• High Static Pressure: The fan must work harder to push air against the falling water, leading to higher electricity consumption.
• Difficult Maintenance: The pressurized spray nozzles are hidden deep inside. If they clog, inspection and cleaning are labor-intensive.
• Higher Noise Levels: Water falling directly into the cold water basin creates more “splashing” noise.
Crossflow – Reliable, easy to maintain, but space-consuming
In a Crossflow tower, water flows vertically down while air moves horizontally across the fill.
• Unmatched Serviceability: Features an open gravity-flow distribution basin. You can clean nozzles and basins while the tower is still running.
• Lower Energy Consumption: Lower air resistance means the fan requires less horsepower to move the same amount of air.
• Quiet Operation: Water flows down the fill directly into the basin, significantly reducing splashing noise.
The trade-offs:• Large Footprint: Requires much more physical space for installation.
• Heavier Operating Weight: The wider structure requires more robust support.
Common Mistake: Comparing “Purchase Price” instead of “Life Cycle Cost”
Many projects choose a tower based solely on:
• “This model is $10,000 cheaper.”
But they overlook:
• Monthly Electricity Bills: A low-efficiency fan consumes massive amounts of power over time.
• Labor Costs: A tower that is hard to clean leads to scale buildup, further dropping efficiency.
• Downtime Risks: Clogged nozzles lead to Chiller trips and production halts.
A smart design isn’t just about safety; it’s a Long-term Operational Economics calculation. Crossflow – Counterflow – No “One-Size-Fits-All”
The right choice depends on your specific context:
1. Water Quality: If using “dirty” or high-mineral water, Crossflow is a must for easy cleaning.
2. Space Constraints: In tight urban mechanical rooms, Counterflow is often the only option.
3. Acoustic Requirements: Near residential or office areas, Crossflow is the quieter neighbor.
4. Operational Lifespan: A tower meant for 5 years of use is a different investment than one intended for 30 years.
Real-world Lessons from the Field
We see it all the time:
• A project installs a Counterflow tower in a high-dust area & poor water quality. Within 12 months, the nozzles are clogged, efficiency drops by 30%, and the Chiller starts failing.
• The cost of emergency cleaning and production loss far exceeds the money “saved” during procurement.
In those moments, the “cheaper” initial choice becomes the most expensive mistake. Conclusion
Choosing between Crossflow and Counterflow is not just a technical preference—it is a strategic financial decision.
A great buyer / engineer doesn’t ask: “Which tower is cheaper?” They ask: “Which tower is the most cost-effective for 20–30 years of operation?”
